Création de plans pour l’ingénierie de l’acier

Lors de la génération de dessins individuels de pièces et d’assemblage avec l’aide de la gestion des dessins, les pièces peuvent désormais être dérivées avec tous les documents liés (tels que les plans de production, ou des documents généraux tels que les dessins PDF, DXF/DWG et les données FAO). Les assemblages et les pièces peuvent être dérivés du dessin existant ou d’autres projets. À cette fin, deux nouvelles fonctions sont disponibles sur le ruban de gestion des dessins : « Dériver les maîtres d’article et les dessins liés de l’assemblage actif » et « Dériver le maître d’article sélectionné via HELiOS ». Dans les deux cas, les parties sont dérivées avec toutes les données liées.

Regardez le tutoriel

Connexions automatiques pour le génie de l’acier

Améliorez vos assemblages et connexions, et utilisez le catalogue de normes et les bibliothèques d’ingénierie acier de HiCAD. Que les connexions DAST ou vos propres connexions soient créées selon les besoins, vous disposerez de tout ce dont vous avez besoin pour une structure portante. Les poutres et profils soudés et spéciaux peuvent être automatiquement adaptés aux situations d’installation changeantes – selon la devise : « Pas de connexion, pas de finition nette ».

Regardez la vidéo

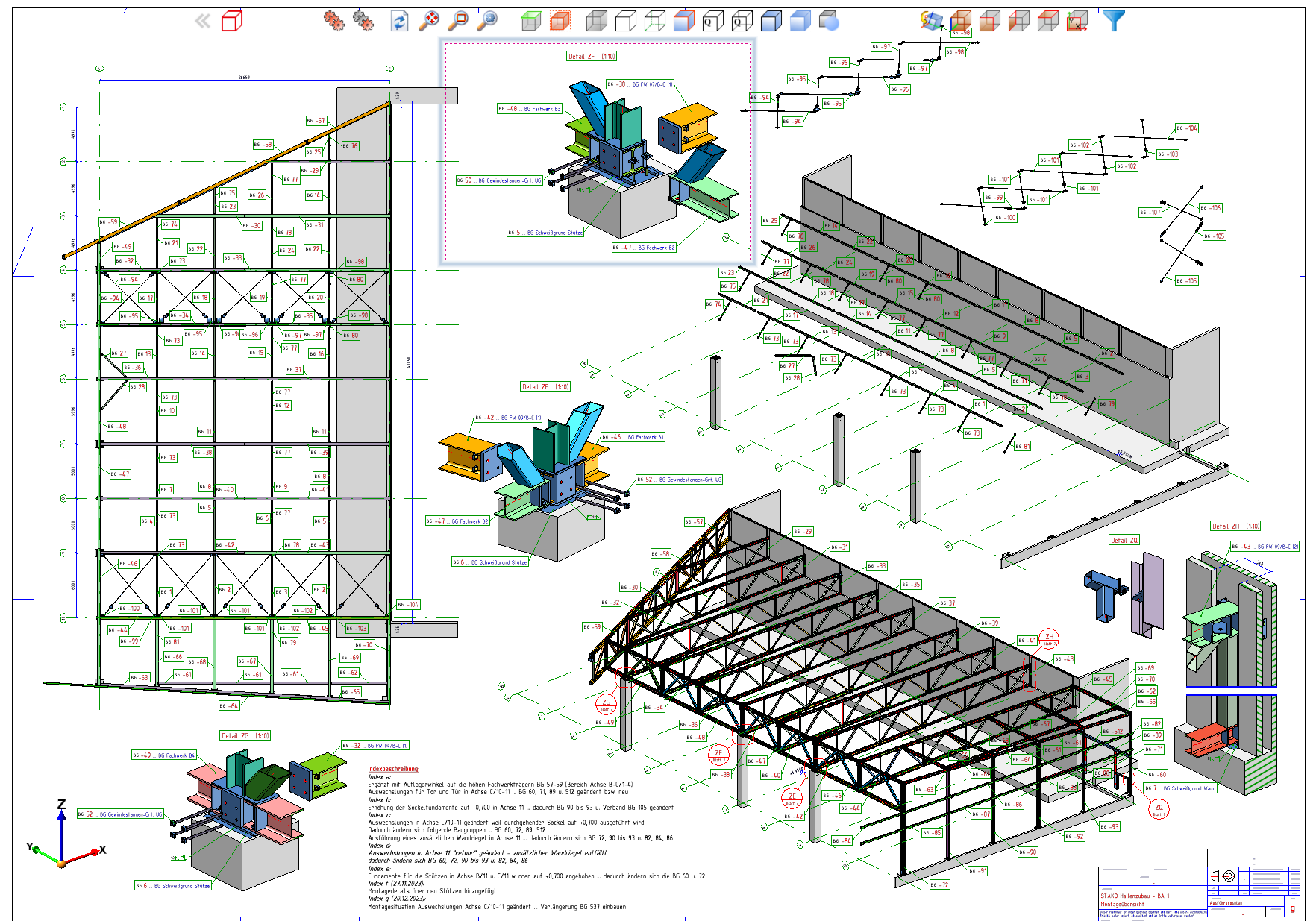

Dessin d’atelier et Matériel disponible sur une simple pression sur un bouton

Créez vos dessins rapidement et facilement : obtenez votre dessin d’atelier d’une simple pression sur un bouton, avec développement, blanc et vue 3D – bien sûr, avec désignations et dimensions. D’autres documents de production, tels que les listes de distribution ou les tables de sur-courbe, sont également générés automatiquement dans HiCAD.

Regardez la vidéo
